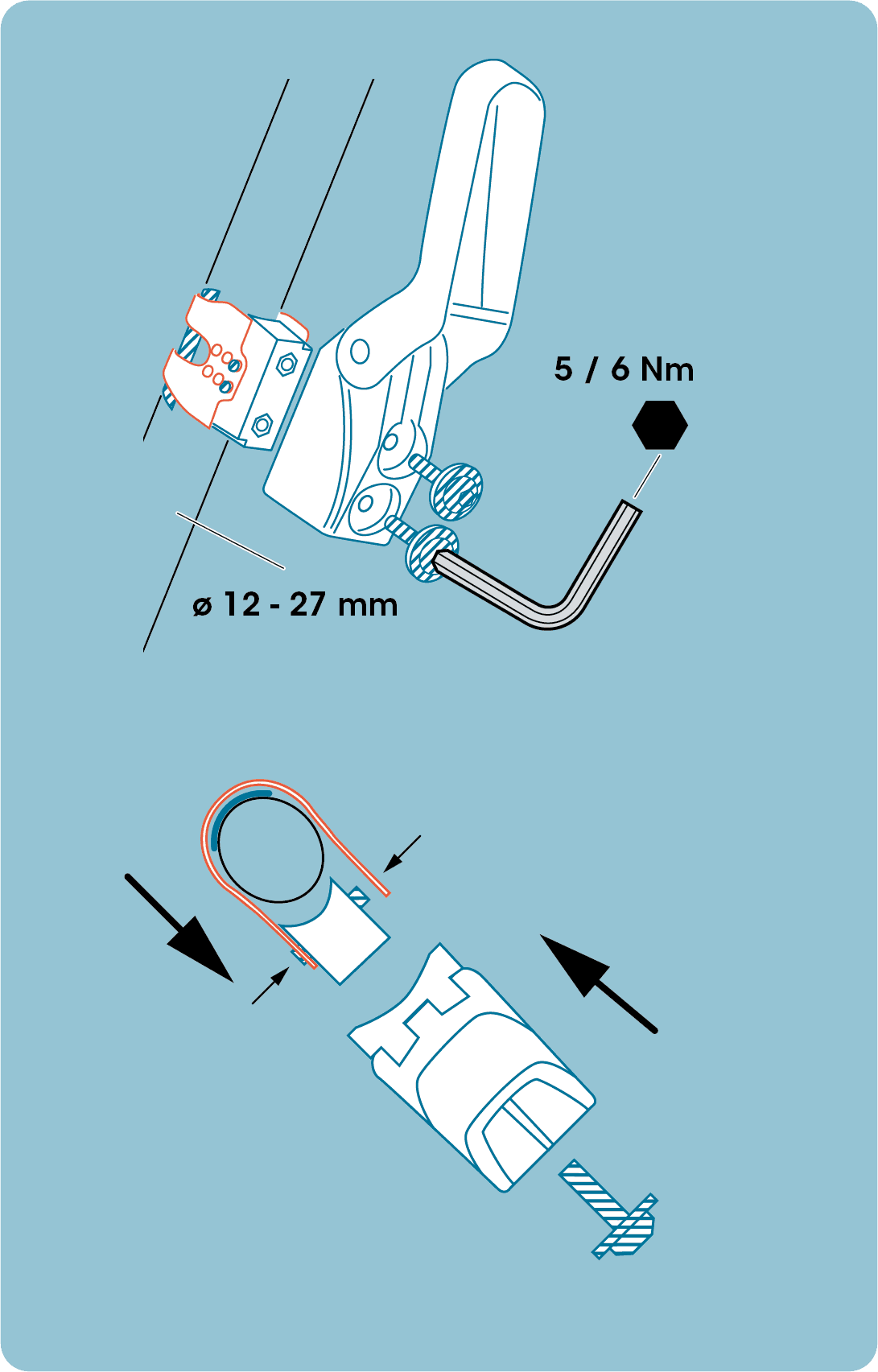

Geeignet für runde und ovale Rohre Ø 12 – 27 mm.

Vorbereitung:

1: Lösen Sie die 2 Schrauben. Ziehen Sie die Metallhalterung mit dem Kunststoffblock aus der Fußstütze. Entfernen Sie die Metallhalterung vom Kunststoffblock. Öffnen Sie die Halterung und nehmen Sie den Block heraus.

Zur Montage:

2: Stellen Sie sicher, dass das mitgelieferte Schleifpapier in der Krümmung der Halterung liegt. Das Schleifpapier verhindert ein Drehen der Fußstütze. Zum Schutz des Lackes sollte die Körnung zur Halterung zeigen. Für den optimalen Betrieb kann das Schleifpapier umgedreht werden, sodass die Körnung zum Rahmen zeigt. Dies kann jedoch zu Lackschäden führen.

3: Setzen Sie den Block (mit der gebogenen Seite zum Rohr) zwischen die Metallhalterung, wobei der Block so nah wie möglich am Fahrradrohr liegt. Die Stifte des Blocks müssen in die Löcher der Metallhalterung fallen.

4: Schieben Sie dann die Fußstütze über den Kunststoffblock. Wenn die Fußstütze nicht über den Block passt, überprüfen Sie, ob die gebogene Seite des Blocks nicht am Rohr montiert ist.

5: Ziehen Sie die Schrauben fest an (Drehmoment 6,0 Nm) mit einem Inbusschlüssel der Größe 5. Wiederholen Sie dies für die andere Fußstütze.
